Cách hòa lưới điện năng lượng mặt trời với 6 bước chi tiết

Hòa lưới điện năng lượng mặt trời là quá trình chuyển đổi dòng điện một chiều (DC) từ tấm pin thành điện xoay chiều (AC) cùng pha, cùng tần số với điện lưới quốc gia, sau đó đồng bộ trực tiếp để cung cấp cho thiết bị và phát phần dư lên lưới. Quy trình này đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật.

Bài viết này được biên soạn bởi đội ngũ chuyên gia kỹ thuật giàu kinh nghiệm của DAT Group, hướng dẫn chi tiết quy trình đấu nối hòa lưới điện mặt trời an toàn, bám sát Nghị định 58/2025/NĐ-CP để giúp gia đình bạn tự tin vận hành hệ thống hiệu quả nhất.

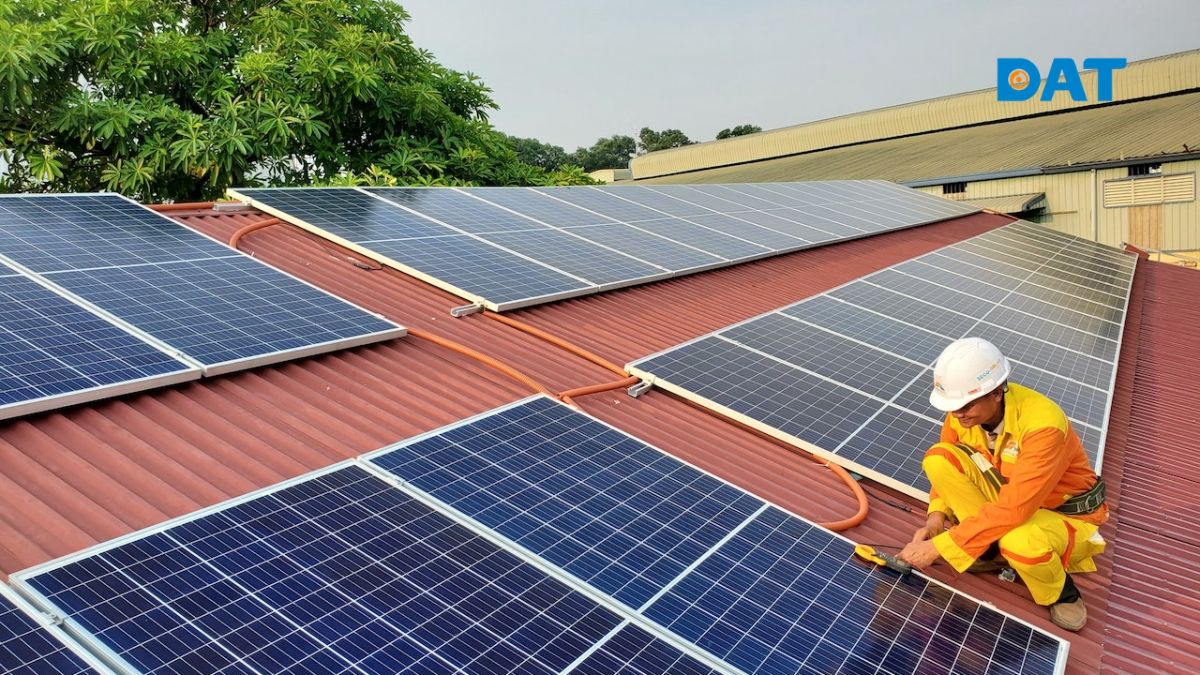

Hòa lưới điện năng lượng mặt trời là gì?

Hòa lưới điện năng lượng mặt trời (On-grid solar) là hệ thống sử dụng pin mặt trời để tạo ra điện, sau đó kết nối trực tiếp vào mạng lưới điện quốc gia. Nguồn điện mặt trời và điện lưới sẽ hòa chung vào một hệ thống để cung cấp cho các thiết bị đang hoạt động.

Hệ thống hoạt động theo 3 nguyên lý chính:

• Ban ngày (khi có nắng): Các tấm pin mặt trời sẽ chuyển hóa ánh sáng thành dòng điện một chiều (DC). Bộ đổi nguồn (Inverter) sẽ chuyển dòng điện này thành điện xoay chiều (AC) cùng tần số và điện áp với điện lưới để các thiết bị trong nhà sử dụng trực tiếp.

• Khi điện mặt trời thiếu (buổi tối hoặc trời râm mát): Hệ thống sẽ tự động lấy thêm điện từ lưới điện quốc gia để đáp ứng đủ nhu cầu sử dụng.

• Khi điện mặt trời dư thừa (buổi trưa nắng gắt, ít người dùng): Lượng điện dư sẽ tự động đẩy ngược lên lưới điện quốc gia (nếu bạn tham gia mô hình bán điện) hoặc biến tần sẽ tự động ngắt phần dư này.

Các đặc điểm và lợi ích nổi bật:

• Tự động hóa hoàn toàn: Chuyển đổi linh hoạt giữa nguồn điện mặt trời và điện lưới mà không làm gián đoạn các thiết bị điện trong nhà.

• Tiết kiệm chi phí: Giảm đáng kể lượng điện phải mua từ mạng lưới quốc gia vào ban ngày.

• Không cần ắc quy (pin lưu trữ): Giúp tiết kiệm chi phí đầu tư ban đầu và không phải lo vấn đề bảo trì hay thay thế ắc quy định kỳ.

• Có chức năng "bám tải" (Zero Export): Nếu không được phép bán điện dư thừa cho lưới điện, thiết bị có thể điều chỉnh để chỉ phát lượng điện vừa đủ bằng công suất tiêu thụ của ngôi nhà, tránh phát ngược.

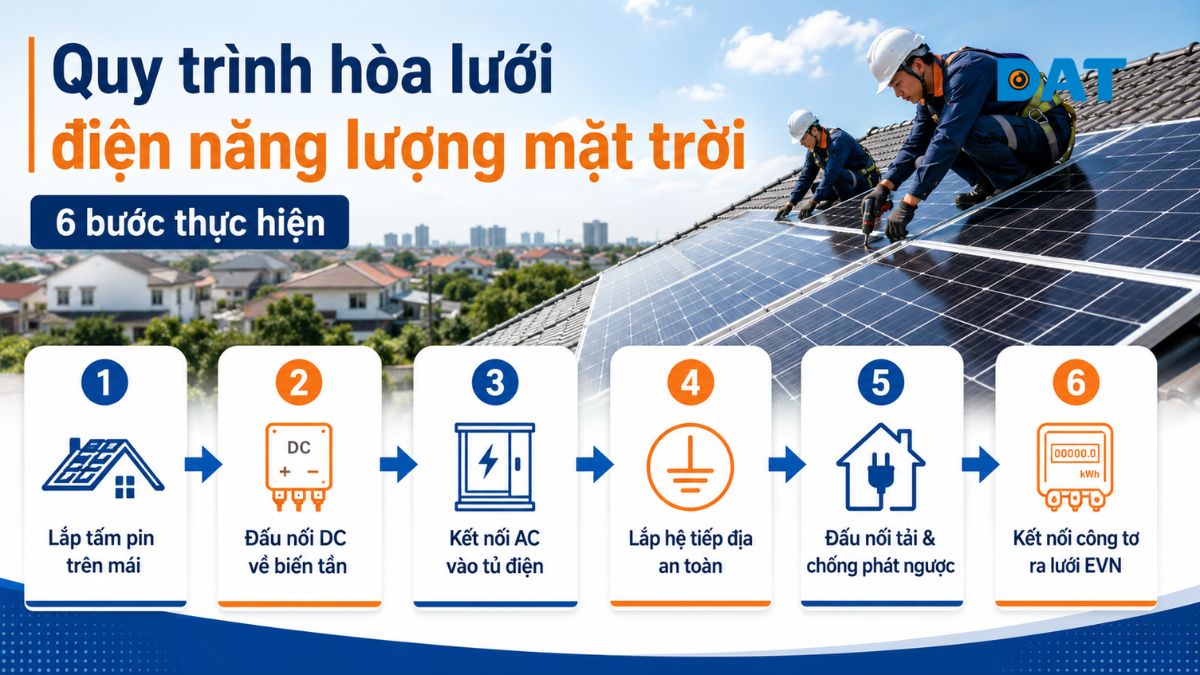

Tóm tắt nhanh quy trình 6 bước hòa lưới điện mặt trời

Quy trình thực hiện hòa lưới điện năng lượng mặt trời bao gồm 6 bước gồm:

• Bước 1: Đội ngũ kỹ thuật lắp đặt cố định các tấm pin năng lượng mặt trời trên mái nhà.

• Bước 2: Kỹ thuật viên đấu nối nguồn điện một chiều từ giàn pin về cổng một chiều của biến tần.

• Bước 3: Kết nối ngõ ra xoay chiều của biến tần với hệ thống tủ điện tích hợp bảo vệ trong nhà.

• Bước 4: Lắp đặt hệ thống tiếp địa an toàn nhằm triệt tiêu dòng rò điện mặt trời.

• Bước 5: Đấu nối tủ điện AC với các tải tiêu thụ và thiết bị chống phát ngược lưới.

• Bước 6: Đấu nối hoàn thiện hệ thống từ công tơ điện tổng ra lưới điện quốc gia của EVN.

Sơ đồ nguyên lý hoạt động điện mặt trời hòa lưới bám tải này giúp dòng điện mặt trời đồng bộ pha lưới điện một cách tự động. Đội ngũ chuyên gia kỹ thuật tại DAT Group khuyến nghị bạn nên đọc kỹ hướng dẫn cách đấu nối hòa lưới điện mặt trời an toàn trước khi tiến hành thao tác thực tế.

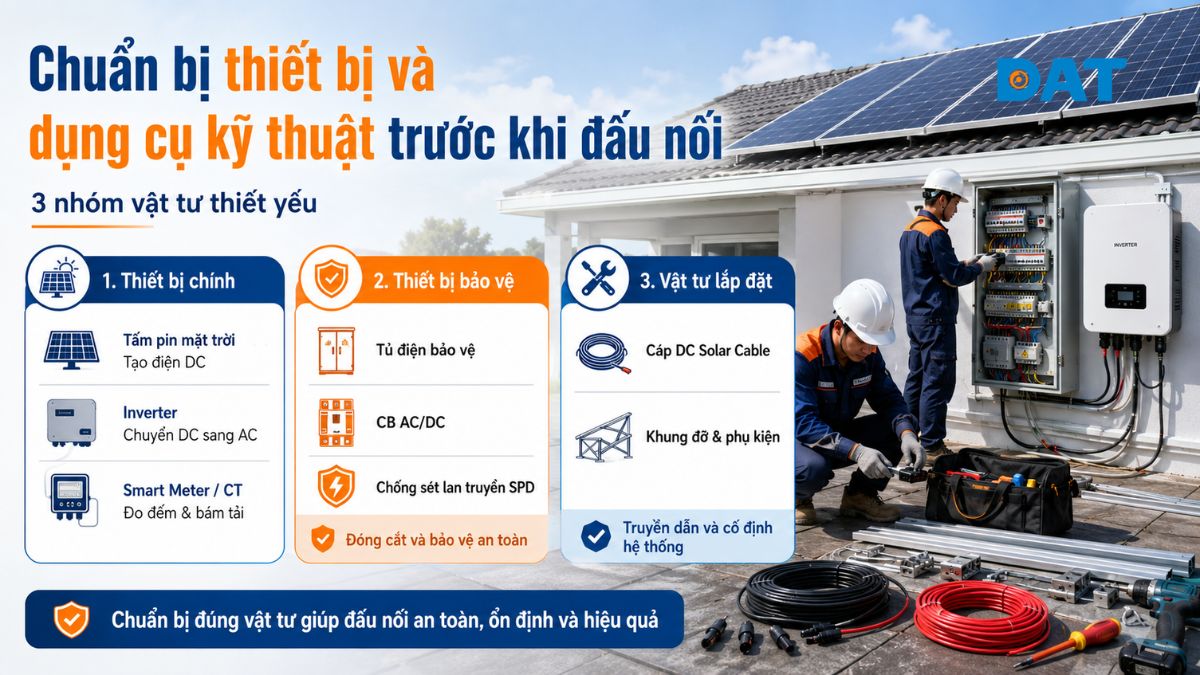

Chuẩn bị thiết bị và dụng cụ kỹ thuật trước khi hòa lưới điện mặt trời

DAT Group đã tổng hợp danh sách các thiết bị thiết yếu chia thành 3 nhóm vật tư trong bảng chi tiết dưới đây.

Bên cạnh các thiết bị chính, bạn cần chuẩn bị 3 dụng cụ đo đạc chuyên dụng:

• Đầu tiên là đồng hồ đo đếm thông minh hoặc đồng hồ vạn năng để đo thông số điện áp hở mạch và dòng điện.

• Thứ hai là kìm bấm cos MC4 chuyên dụng để ép chặt các đầu nối DC.

• Cuối cùng là ống luồn dây điện chống cháy ngoài trời nhằm bảo vệ đường dây khỏi tác động của thời tiết.

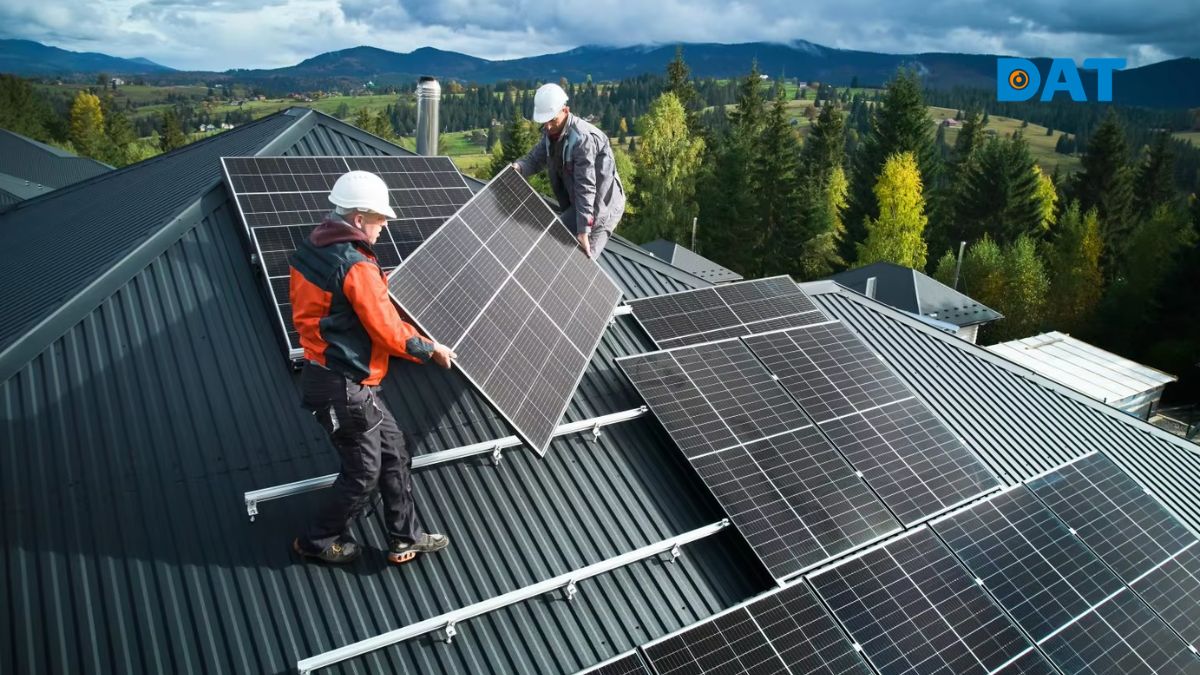

6 bước chi tiết để đấu nối và hòa lưới điện mặt trời đúng kỹ thuật

Bước 1: Đấu nối các tấm pin năng lượng mặt trời bằng cổng MC4

Kỹ thuật viên sẽ sử dụng các cổng MC4 tích hợp sẵn ở mặt sau tấm pin để ghép nối tiếp các tấm pin với nhau.

Việc đấu nối tiếp giúp tăng tổng điện áp hở mạch nhằm đạt ngưỡng điện áp khởi động inverter (start-up voltage). Nếu đấu nối sai cách, bạn có thể đối mặt với lỗi sụt áp dòng điện một chiều hoặc làm giảm hiệu suất chuyển đổi inverter.

Đầu nối MC4 được cắm chặt khi phát ra tiếng cách nhẹ. Liên kết kín khít giúp bảo vệ hệ thống khỏi dòng rò điện mặt trời và hạn chế tối đa suy hao công suất tấm pin. Nếu giàn pin bị rò điện, thiết bị biến tần sẽ ngay lập tức báo lỗi chạm đất và ngừng hoạt động.

Bước 2: Kết nối chuỗi tấm pin mặt trời vào cổng một chiều của biến tần

Mục tiêu của bước này là dẫn toàn bộ dòng điện một chiều DC từ mái nhà xuống thiết bị biến tần. Bạn cần chuẩn bị cáp chuyên dụng DC (Solar Cable) và luồn dây cẩn thận vào bên trong ống bảo vệ chịu nhiệt.

Bạn thực hiện kết nối đầu cáp từ giàn pin vào các cổng DC Input của biến tần. Bạn phải tuân thủ nghiêm ngặt quy tắc cực tính: dây cực dương (+) kết nối vào cổng dương (+), dây cực âm (-) kết nối vào cổng âm (-) của biến tần.

Việc đấu nối đúng cực tính giúp bảo vệ thiết bị tránh bị đoản mạch hoặc cháy nổ bo mạch ngõ vào.

Bước 3: Đấu nối ngõ ra xoay chiều của biến tần vào tủ điện bảo vệ

Mục tiêu của bước này là đưa dòng điện xoay chiều AC đã được chuyển đổi từ biến tần vào hệ thống tủ điện tích hợp bảo vệ. Kỹ thuật viên kết nối các dây pha và dây trung tính từ ngõ ra AC của biến tần vào CB AC tổng trong tủ điện.

Đối với mạng lưới điện một pha, bạn kết nối dây nóng và dây nguội. Đối với lưới điện ba pha, bạn kết nối đúng thứ tự 3 dây nóng và 1 dây nguội để đảm bảo hệ thống không bị báo lỗi lệch pha. Đây là lỗi thường gặp khi đấu nối hòa lưới inverter mặt trời khiến thiết bị không thể đồng bộ.

Bước 4: Lắp đặt hệ thống tiếp địa an toàn chống rò điện

Mục tiêu của bước này là bảo đảm an toàn kỹ thuật điện áp mái và phòng chống tai nạn điện giật khi hệ thống vận hành. Bạn cần chuẩn bị dây cáp tiếp địa đồng trần hoặc bọc nhựa màu vàng xanh có tiết diện tối thiểu 6 milimét vuông.

Bạn tiến hành đấu nối dây tiếp đất từ hệ thống khung nhôm định vị tấm pin, vỏ kim loại của biến tần và vỏ tủ điện AC xuống bãi cọc tiếp địa đã đóng sâu dưới đất. Bạn phải kiểm tra điện trở đất để đảm bảo thông số đo đạc dưới 4 Ohm.

Bước 5: Đấu nối tủ điện bảo vệ với phụ tải tiêu thụ và thiết bị đo đếm

Mục tiêu của bước này là liên kết nguồn điện mặt trời với các thiết bị tiêu thụ trong nhà và kích hoạt tính năng bám tải zero-export. Bạn kết nối ngõ ra của tủ điện AC vào bảng điện tổng của gia đình.

Đồng thời, bạn tiến hành lắp đặt đồng hồ đo đếm thông minh và kẹp thiết bị bám tải CT tại dây nguồn tổng ngay sau công tơ điện của gia đình. Cảm biến dòng CT phải được kẹp đúng chiều mũi tên hướng từ lưới điện quốc gia vào nhà.

Bước 6: Kết nối hoàn thiện hệ thống từ công tơ điện ra lưới điện quốc gia

Mục tiêu của bước này là hoàn thành chu trình đi dây vật lý, kết nối hệ thống tự sản tự tiêu đấu nối lưới với nguồn điện của EVN (Tập đoàn Điện lực Việt Nam). Bạn kết nối dây dẫn từ sau công tơ tổng với điểm đấu nối của lưới điện quốc gia.

Bạn cần ngắt hoàn toàn cầu dao tổng của lưới điện trước khi đấu nối để bảo đảm an toàn tuyệt đối. Sau khi kết nối hoàn thành, bạn kiểm tra kỹ tất cả các điểm tiếp xúc để chắc chắn không xảy ra hiện tượng lỏng lẻo gây phóng điện.

Khi cầu dao tổng được đóng lại, biến tần sẽ tự động kiểm tra thông số và thực hiện đồng bộ pha lưới điện sau 3 phút. Hệ thống chính thức đi vào hoạt động ổn định và bắt đầu tiết kiệm chi phí vận hành gia đình.

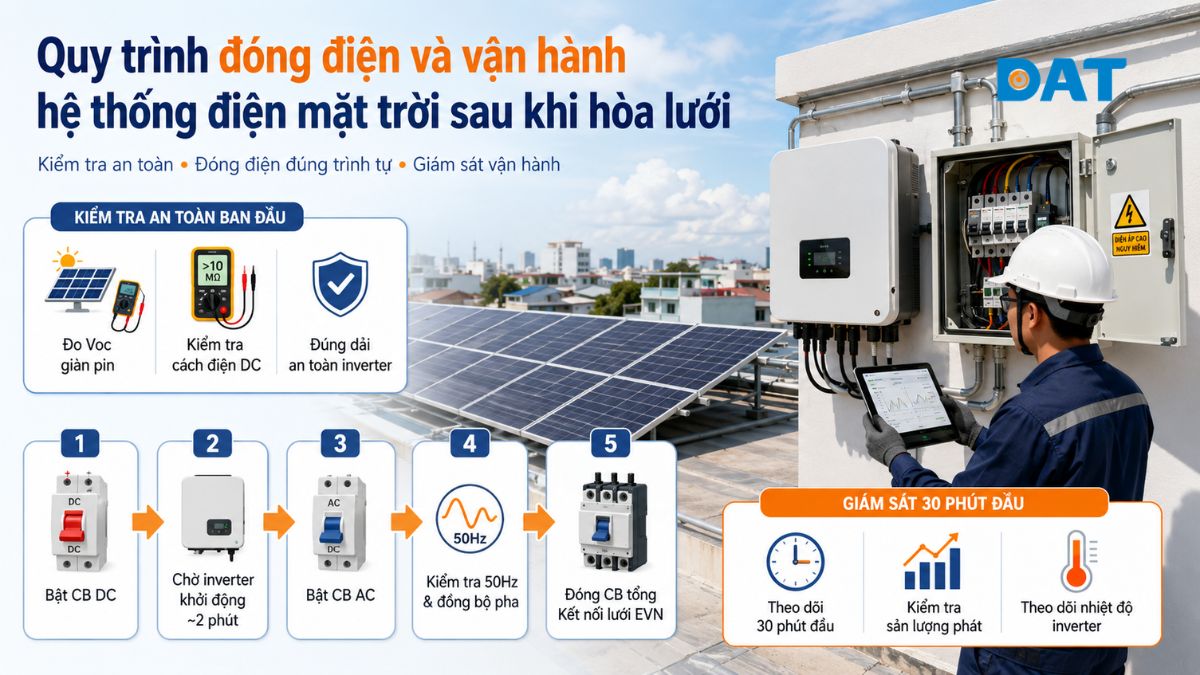

Quy trình đóng điện và vận hành hệ thống điện mặt trời sau khi hòa lưới

Đầu tiên, bạn cần hoàn tất khâu kiểm tra an toàn kỹ thuật trước khi cấp nguồn. Kỹ thuật viên sử dụng đồng hồ vạn năng để đo điện áp hở mạch Voc của giàn pin mặt trời. Thông số này phải nằm trong dải làm việc an toàn của biến tần hòa lưới bám tải. Đồng thời, bạn tiến hành kiểm tra độ cách điện của đường dây DC để tránh rò rỉ dòng điện.

Tiếp theo là trình tự đóng điện chuẩn cho hệ thống:

• Bước 1: Bật CB DC để cấp nguồn điện một chiều từ giàn pin mặt trời vào inverter.

• Bước 2: Đợi thiết bị inverter khởi động và tự kiểm tra các thông số an toàn trong thời gian 2 phút.

• Bước 3: Bật CB AC ở phía ngõ ra của biến tần để kết nối với nguồn điện xoay chiều.

• Bước 4: Kiểm tra tần số điện áp 50Hz và trạng thái đồng bộ pha lưới điện hiển thị trên màn hình inverter.

• Bước 5: Đóng CB tổng trong tủ điện nhà để kết nối hoàn toàn hệ thống với lưới điện quốc gia.

Cuối cùng, bạn tiến hành giám sát hệ thống trong thời gian 30 phút đầu tiên. Việc theo dõi sản lượng phát giúp bạn xác định thiết bị bám tải hoạt động ổn định. Bạn cũng cần kiểm tra nhiệt độ của inverter để đảm bảo thiết bị không bị quá nhiệt khi vận hành ở công suất cao.

Sự cố thường gặp khi hòa lưới và biện pháp khắc phục nhanh

DAT Group đã tổng hợp bảng xử lý 4 sự cố thường gặp nhất khi hòa lưới điện năng lượng mặt trời để bạn dễ dàng theo dõi và xử lý nhanh:

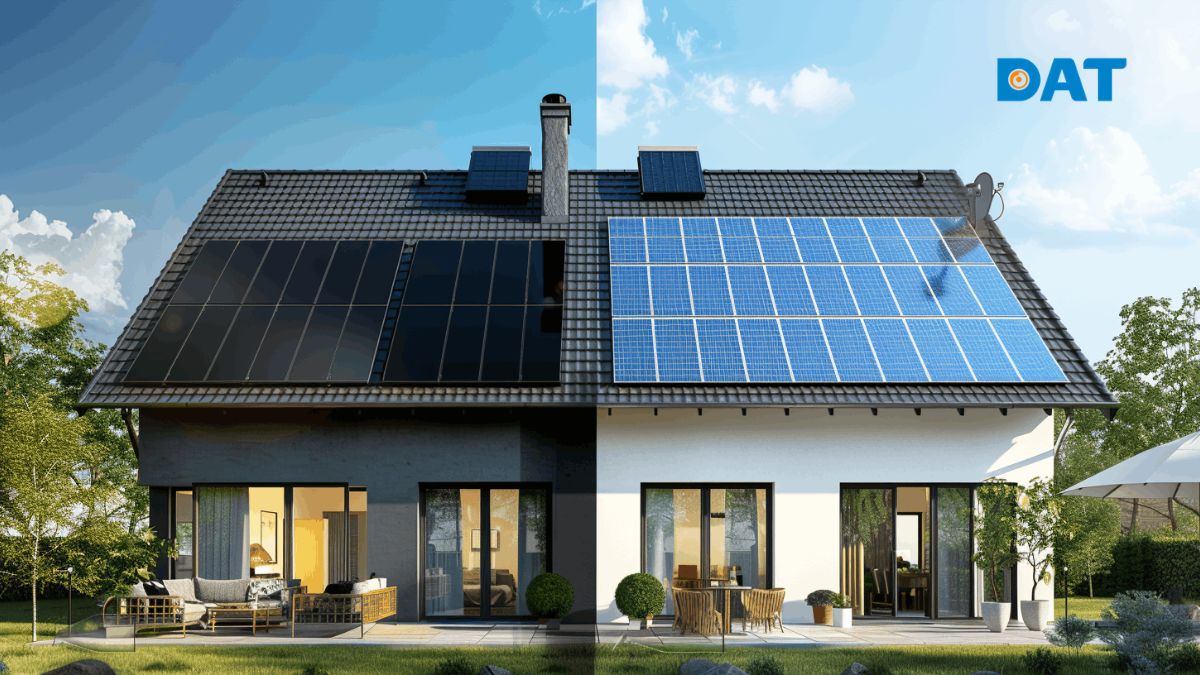

Những lưu ý kỹ thuật quan trọng để hệ thống điện mặt trời đã hòa lưới hoạt động ổn định

Để hệ thống điện mặt trời vận hành an toàn và ổn định trong thời gian dài, chủ nhà nên kiểm tra kỹ các hạng mục dưới đây trước khi lắp đặt.:

• Kiểm tra kết cấu và tải trọng mái nhà Trước khi lắp điện mặt trời áp mái, cần khảo sát khả năng chịu lực của mái, đặc biệt là hệ xà gồ, mái tôn, mái ngói hoặc mái bê tông. Giàn pin mặt trời có khối lượng trung bình khoảng 20kg/m², vì vậy hệ mái và khung đỡ cần đủ chắc chắn để chịu tải lâu dài và chống chịu gió bão.

• Đảm bảo chống thấm tại các điểm khoan bắt vít: Với mái tôn hoặc mái ngói, các vị trí khoan bắt chân đỡ phải được xử lý chống thấm kỹ bằng keo chuyên dụng ngoài trời.

• Khảo sát hướng nắng và bóng che trên mái: Tấm pin nên được ưu tiên lắp theo hướng Nam hoặc Đông Nam để hấp thụ bức xạ mặt trời tốt hơn trong ngày. Khu vực lắp đặt cũng cần tránh bóng che từ cây xanh, nhà cao tầng, bồn nước hoặc công trình lân cận, vì bóng che,....

• Chọn vị trí lắp inverter khô ráo và thông thoáng: Inverter nên được đặt ở nơi khô ráo, thoáng khí, tránh nắng trực tiếp và nước mưa tạt vào.

• Kiểm tra cầu dao và thiết bị bảo vệ điện: Cầu dao AC của hệ điện mặt trời cần được chọn đúng tải và phối hợp an toàn với cầu dao tổng trong nhà.

• Ưu tiên thiết bị và đơn vị có chính sách bảo hành rõ ràng: Chủ nhà nên chọn tấm pin, inverter, khung đỡ, dây cáp và thiết bị bảo vệ từ nhà cung cấp uy tín.

Câu hỏi thường gặp về cách hòa lưới điện mặt trời

Hệ thống hòa lưới không lưu trữ có hoạt động khi cúp điện lưới không

Không, hệ thống hòa lưới không lưu trữ sẽ ngắt hoạt động ngay khi lưới điện quốc gia bị cúp. Đây là tính năng an toàn bắt buộc nhằm bảo vệ nhân viên kỹ thuật điện của EVN khi sửa chữa đường dây. Nếu gia đình bạn muốn sử dụng điện khi mất lưới, bạn cần nâng cấp sang hệ thống điện mặt trời hybrid có lắp thêm pin lưu trữ lithium.

Lắp đặt hệ thống hòa lưới bám tải có cần thông báo với điện lực không

Có, chủ nhà bắt buộc phải thực hiện thủ tục thông báo với cơ quan quản lý và đơn vị điện lực địa phương trước khi đấu nối. Quy định này được nêu chi tiết tại Nghị định 58/2025/NĐ-CP đối với các hệ thống tự sản tự tiêu đấu nối lưới dưới 100 kW. Việc tự ý hòa lưới không khai báo có thể bị xử phạt hành chính theo Nghị định 133/2026/NĐ-CP.

Vì sao công tơ điện tử thông thường lại tăng số khi bị phát ngược điện

Do cấu tạo của công tơ điện tử thông thường không phân biệt được chiều di chuyển của dòng điện xoay chiều AC. Khi điện mặt trời dư thừa phát ngược ra lưới, công tơ vẫn ghi nhận đó là sản lượng điện tiêu thụ và cộng dồn vào chỉ số đo đếm. Để tránh phát sinh chi phí hóa đơn bất thường, bạn cần cài đặt giải pháp bám tải zero-export cho inverter.

Chi phí lắp đặt thêm thiết bị bám tải zero-export có tốn kém không

Không, chi phí mua thêm thiết bị bám tải gồm Smart Meter và cảm biến dòng CT rất nhỏ so với tổng chi phí lắp điện mặt trời hòa lưới bám tải. Chi phí này chỉ dao động khoảng vài triệu đồng tùy theo từng hãng sản xuất thiết bị. Việc lắp thêm thiết bị bám tải là bắt buộc để hệ thống điện mặt trời áp mái gia đình của bạn hoạt động đúng luật và an toàn.
